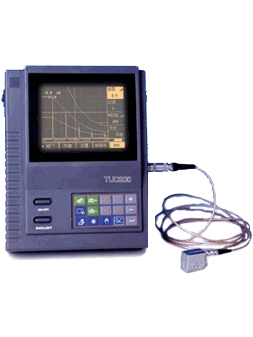

TUD200超声波探伤仪

TUD200超声波探伤仪

详细信息 :
产品名称:TUD200超声波探伤仪
产品介绍:
概 述
本仪器是一种便携式工业无损探伤仪器,它能够快速便捷、无损伤、准确地进行工件内部多种缺陷(焊缝、裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既可以用于实验室,也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。

技术指标
·测量范围(mm): 2.5~9999(钢纵波)
·工作频率(MHz): 0.2~10(低频0.2~1,中频0.6~4,高频1~10三档可选)
·增益调节:   110dB (0.2、0.5、1、2、6、12步距调节,0.0时锁定)
·垂直线性误差: ≤3%
·动态范围:   ≥32dB
·水平线性误差: ≤0.2%
·波形显示:   正半波、负半波、全波和射频
·探伤灵敏度余量: > 50dB(2.5P20/200Ф2)
·脉冲移位:   -20~+3400 us
·探头延时:   0us~99.99us,分辨率0.01
·扫描分辨率:  0.1mm (5~100mm);1mm (100 ~1000mm) ;
10mm (1000~9999mm)
·声速:     1000 m/s~9999m/s
·外形尺寸(mm): 230×184×53
·重量 (含电池): 1.4 Kg

功能特点
·具有存储功能,可以存储100幅A扫图形及参数和100组共10000个厚度值;
·具有双闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度,有进波、失波和自动三种报警方式;
·可以在单探头和双探头两种探伤工作方式之间任意切换;
·探头阻尼通过菜单来选择在50、150、400之间切换;
·可以利用标准试块手动或自动生成DAC曲线;
·具有线性抑制功能,屏高的0~80%,步距:1%;
·具有波形和探伤参数的冻结和解冻功能;
·具有系统参数的加锁/解锁功能;
·具有存储图形的回放功能,将已存储的A扫图形从存储区取出并显示在屏幕上;
·具有删除功能,将指定的内容(以存储组号表示)从存储区删除;
·具有打印功能,通过串行打印机打印厚度报告与波幅曲线;
·可以进行屏幕硬拷贝,将当前屏幕上的图形和菜单拷贝并打印;
·具有双向RS232串口,即可将数据文件传输至PC机,也可用PC机下载数据至探伤设置参数,进行数据处理、保存、生成探伤报告等;
·声程测量;
·显示方式:EL高亮度图形点阵显示。

标准配置
1.主机1个
2.镍氢电池2组
3. 4A/12V电源适配器1个
4.电源电缆1根
5.LEMO探头连电缆2根
6.直探头1支
7.斜探头1支

选配件
1.行式热敏打印机(TPUP-NH)
2.串行通讯电缆
3.PC通讯软件
